Termékleírás

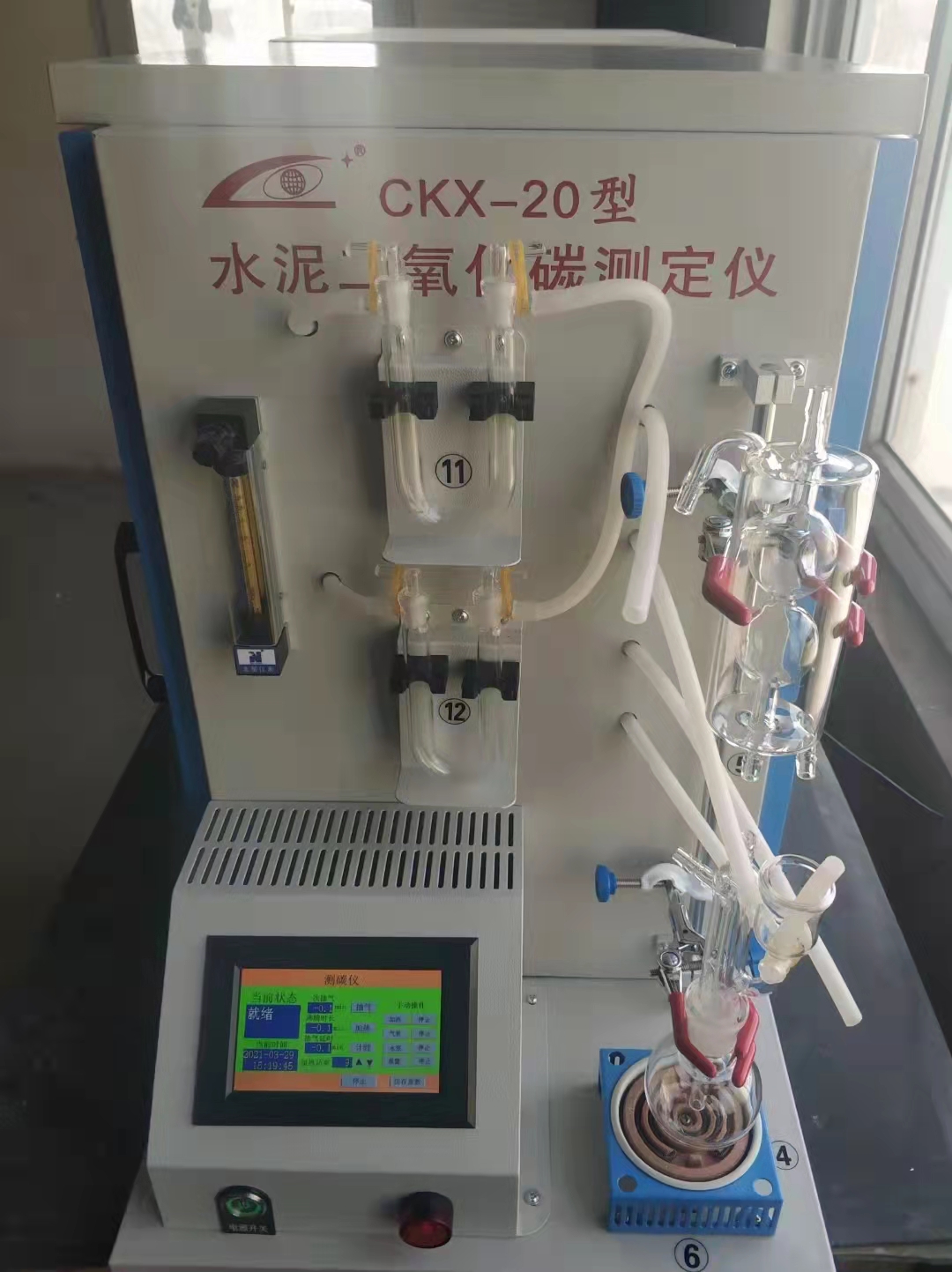

CKX-20APARATUS a szén-dioxid-tartalom meghatározására a cementben
A CKX-20 cement szén-dioxid analizátor részletes bevezetése
működési elv:
A CKX-20 cement szén-dioxid-analizátor alkalmazza az lúgos azbeszt abszorpciós gravimetrikus módszerét. A cementminta felmelegedése után a foszforsav bomlik, és a foszfát bomlása által felszabaduló szén -dioxidgáz felszívódási csövek sorozatába kerül a légáram, szén -dioxid nélkül. A rendszerbe belépő gázáram először áthalad az abszorpciós toronyon és az U alakú csőn, hogy eltávolítsa a szén-dioxidot a gázáramból. Használjon koncentrált kénsavat a nedvesség eltávolításához a légáramban, majd használjon hidrogén -szulfid adszorbens -t a hidrogén -szulfid eltávolításához a légáramban. A tisztított légáram áthalad két, 11. és 12. U-alakú csövön, amelyek megmérhetők, és mindegyik 3/4 lúgos abesztTél rendelkezik. és 1/4 vízmentes magnézium -perklorát. A gázáramlás irányához lúgos azbeszteket kell felszerelni a vízmentes magnézium -perklorát előtt. A légáramban lévő szén -dioxidot lúgos azbeszt felszívja, majd állandó hőmérsékleten tartja és lemérte.
A fő paraméterek:
1. szén -dioxid mérési tartomány: ≤44%;
2. Gázáramlás: 0 ～ 250 ml/perc, állítható;
3. fűtési Téljesítmény: 500W, állítható;
4. időzítési tartomány: 0 ~ 100 perc, állítható;
5. Környezeti hőmérséklet: 10 ~ 40 ℃;
6. Bemeneti tápegység: AC/220V;
7. Megjelenítési mód: Színes érintőképernyő;
Szerkezeti leírás
Szereljen be egy megfelelő szívószivattyút és egy üveg rotamétert, hogy biztosítsa a gáz egyenletes áramlását az egységen keresztül.

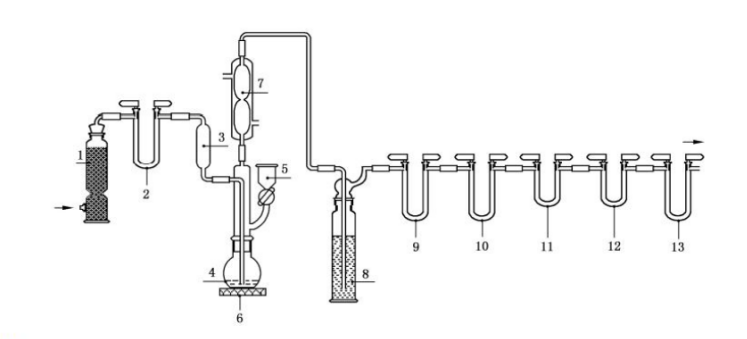

A készülékbe belépő gáz először áthalad a szóda mész- vagy szóda-abesztTél rendelkező abszorpciós toronyon, valamint az U-alakú cső 2-et, amely szóda azbeszteket tartalmaz, és a gázban a szén-dioxidot eltávolítják. A 4. reakció lombik felső része egy gömb alakú kondenzátor csővel van összekapcsolva. Miután a gáz áthalad a 7 gömb alakú kondenzátorcsövön, belép a kénsavat tartalmazó 8 súroló palackba, majd áthalad az U-alakú csőn, amely hidrogén-szulfid abszorbens és az U-alakú cső 10-et tartalmaz, és az U-alakú csövet eltávolítják a gázban. Távolítsa el. Ezután áthaladjon két U-alakú, a 11. és a 12. csővel, amelyek mindegyike 3/4 lúgos azbesztTél és 1/4 vízmentes magnézium-perkloráttal tölti be. A gázáramlás irányához lúgos azbeszteket kell felszerelni a vízmentes magnézium -perklorát előtt. A 11. és 12. U alakú csöveket egy további U-alakú, 13. cső követi, amelyek szóda mész vagy szóda-aszpeszteket tartalmaznak, hogy megakadályozzák a szén-dioxidot és a nedvességet a levegőben az U alakú 12-es csőbe.
