Termékleírás
Kiváló minőségű talaj CBR tesztgép
Mindenféle talajhoz és keverékhez alkalmas (40 mm -nél kisebb gabonaátmérővel rendelkező talaj), amelyet a megadott teszthenger formájába kell tömöríteni, hogy elvégezzék a csapágy -arány tesztet, hogy meghatározzák a tervezett burkolat, a burkolat alapját, az albase és az útalestes anyagréteg csapágykapacitását. Ez az egyik szükséges eszköz a geotechnikai teszTéléshez. A műszer a fő motorból, az erőgyűrűből, a behatolási rúdból stb. (A rakodólemez, a porózus áteresztő lemez, a tárcsajelző stb. A műszernek kis méretű, kis Téljesítménye és kényelmes működése van.

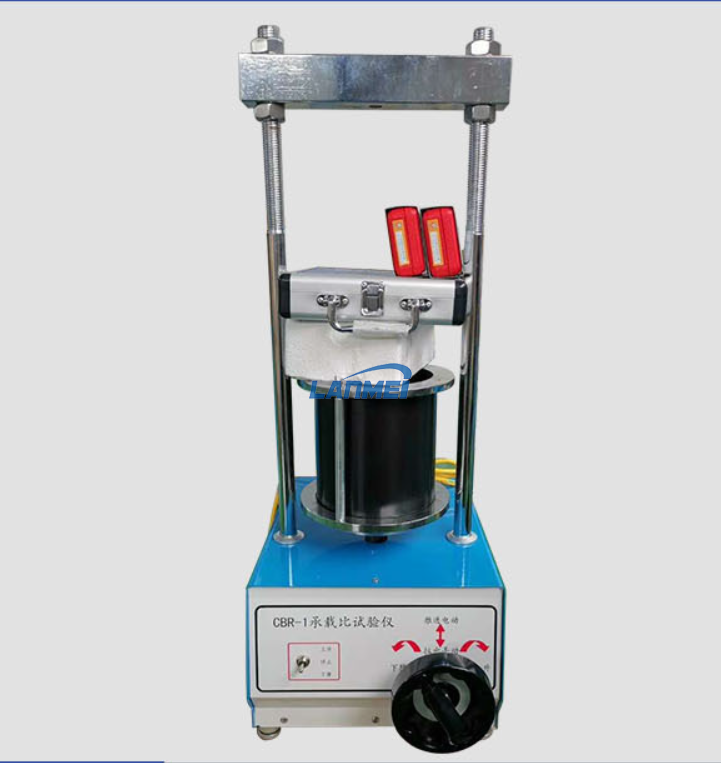

Modell CBR-I csapágy arány teszTélő:
Sebesség: 1 mm/perc, maximális nyomás 3 T.
Penetrációs rúd: Az arc átmérője φ50 mm.
DIAL jelző: 0-10 mm 2 darab.
Multiwell lemez: Két darab.
Töltőlemez: 4 darab (külső átmérő φ150 mm, belső átmérője φ52 mm, mindegyik 1,25 kg).
Kísérőcső: belső átmérője φ152 mm, magasság 170 mm; Pad φ151 mm, 50 mm-es magasság ugyanolyan nagy teherbírású tömörítő kémcsővel.
Erőmérő gyűrű: 1 készlet. Tápegység feszültsége: 380 V.
Nettó súly: 73 kg bruttó súly 86 kg
Méretek: 57x43x100cm
Fénykép:

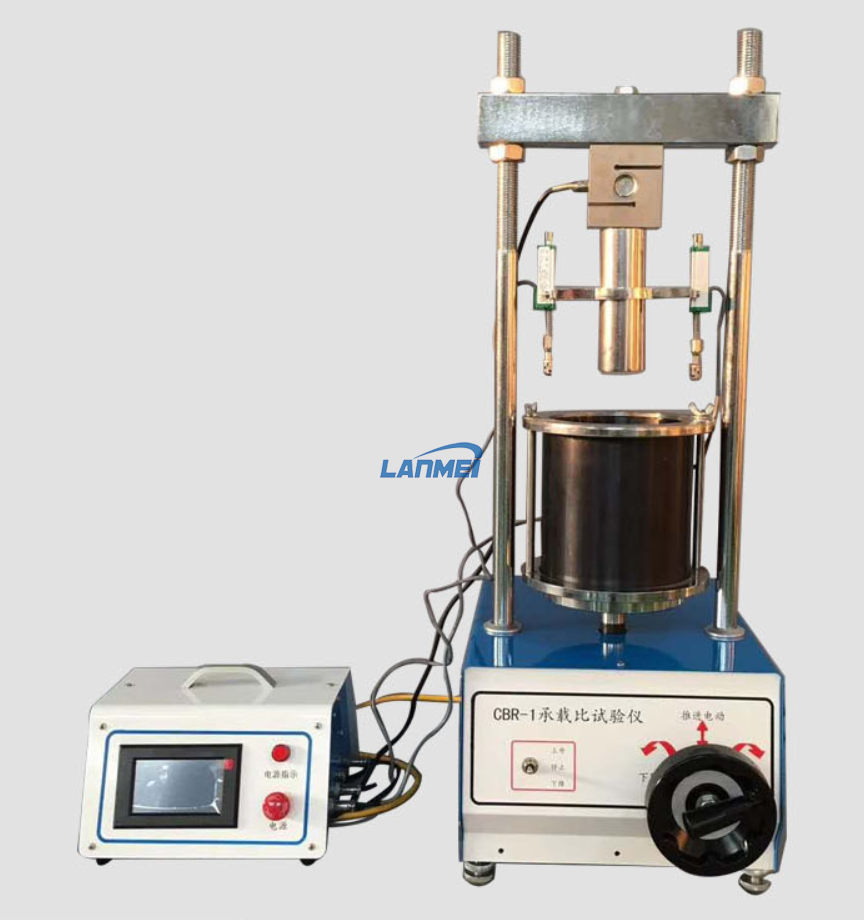

Modell CBR-IIIA digitális kijelző csapágy arány teszTélő:
Sebesség: 1 mm/perc,
Teszterő értéke: maximális nyomás 50KN, Erőérték pontossága: 0,001KN.
Elmozdulás-érzékelő: 0-25 mm-es érettségi érték: 0,01 mm, linearitás: 0,3%
Penetrációs rúd: Az arc átmérője φ50 mm.
DIAL jelző: 0-10 mm 2 darab.
Multiwell lemez: Két darab.
Töltőlemez: 4 darab (külső átmérő φ150 mm, belső átmérője φ52 mm, mindegyik 1,25 kg).
Kísérőcső: belső átmérője φ152 mm, magasság 170 mm; Pad φ151 mm, 50 mm-es magasság ugyanolyan nagy teherbírású tömörítő kémcsővel.
Erőmérő gyűrű: 1 készlet. Tápegység feszültsége: 380 V.
Nettó súly: 85 kg
Méretek: 57x43x100cm
Fénykép:

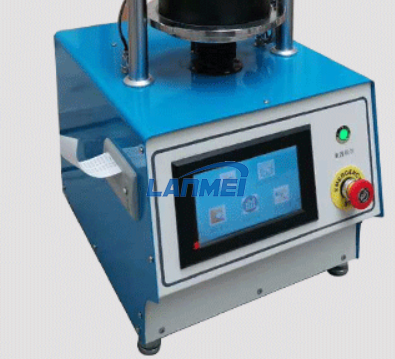

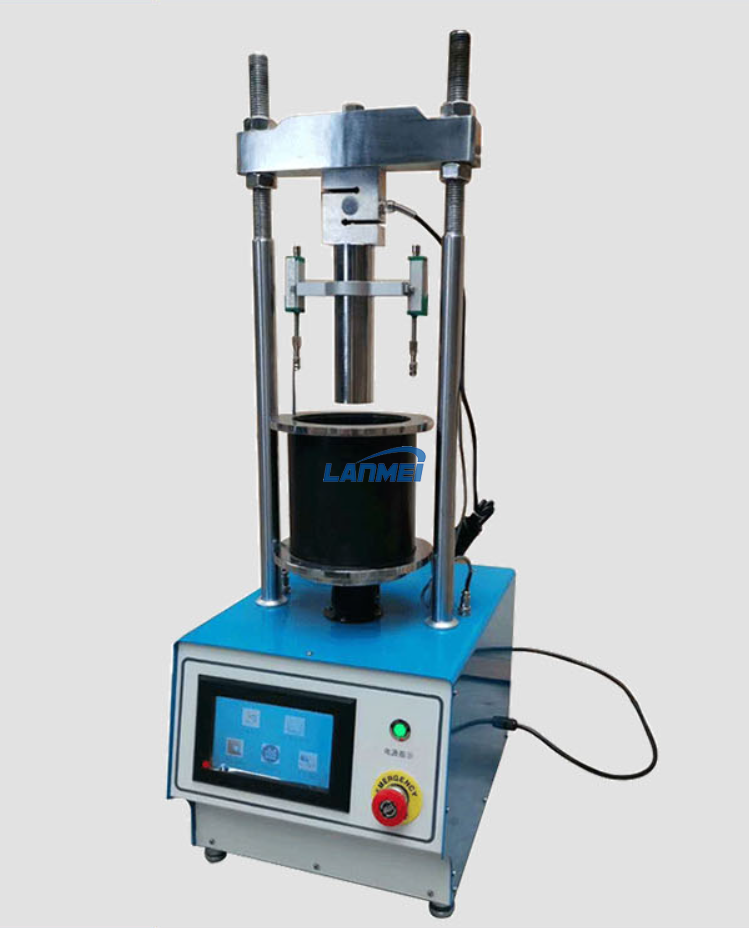

Modell CBR-III digitális kijelző csapágy arány teszTélő:
LCD érintőképernyő, nyomtathat adatokat.
Sebesség: 1 mm/perc vagy 1,27 mm/perc, önmagában beállítható.
Teszterő értéke: maximális nyomás 50KN, Erőérték pontossága: 0,001KN.
Elmozdulás-érzékelő: 0-25 mm-es érettségi érték: 0,01 mm, linearitás: 0,3%
Penetrációs rúd: Az arc átmérője φ50 mm.
DIAL jelző: 0-10 mm 2 darab.
Multiwell lemez: Két darab.
Töltőlemez: 4 darab (külső átmérő φ150 mm, belső átmérője φ52 mm, mindegyik 1,25 kg).
Kísérőcső: belső átmérője φ152 mm, magasság 170 mm; Pad φ151 mm, 50 mm-es magasság ugyanolyan nagy teherbírású tömörítő kémcsővel.
Erőmérő gyűrű: 1 készlet. Tápegység feszültsége: 220 V.
Nettó súly: 86,8 kg
Méretek: 57x46x102cm
Fénykép:
A laboratóriumban a specifikus nedvességtartalommal rendelkező talajmintákat formákba tömörítik. A minta előkészítése a teszTélés előtt magában foglalhatja az áztatást és a pótolási súlyok hozzáadását az öntött mintákhoz. A penetrációs tesztet egy penetrációs dugattyúval és más CBR tesztkomponensekkel felszerelt terhelési keretben végezzük.
A CBR terepi tesztek megmérik a helyen lévő talaj és az alapanyagok szilárdságát, értékes információkat szolgáltatnak a járdamentes tervezőknek, miközben fenntartják az ASTM D1883 és AASHTO T 193 szabványokat. A terepi teszteket úgy hajtják végre, hogy egy penetrációs dugattyút kényszerítsenek a talajba, egy fogaskerék-vezérelt emelővel a teszt helyén, és összehasonlítják a penetráció mélységét a terheléssel. Általában az emelőt egy nehéz berendezéssel, a reakcióterheléshez, például egy rakodó teherautóhoz használják.
A Florida Limerock csapágy arány (LBR) FM 5-515 laboratóriumi vizsgálatot fejlesztették ki az alap-, al- és töltési anyagokhoz használt Limerock és más talajok értékelésére, amelyeket általában Floridában találnak. Ez a vizsgálati módszer ugyanazon berendezések és eljárások nagy részét osztja meg a laboratóriumi CBR -tesztTél.
A Gilson laboratóriumi és terepi berendezések Téljes sorát kínálja a kaliforniai csapágy arány (CBR) teszTéléséhez és laboratóriumi berendezésekhez a Florida Limerock csapágy arány (LBR) teszthez.
A CBR laboratóriumi berendezések tartalmazzák a CBR vagy LBR tesztek elvégzéséhez szükséges alkatrészekkel felszerelt testreszabható terhelési keretet. A keretek különféle alkatrészekkel is felszerelhetők más talajvizsgálati alkalmazásokhoz. Ezenkívül a CBR laboratóriumi teszTélési termékek kiválasztása magában foglalja a penészeket, a távtartókat, a duzzanatlemezeket, a pótdíj súlyát és más kiegészítőket a laboratóriumi előkészített talajminták teszTélésére.
A CBR terepi berendezések CBR terepi csatlakozókból, terhelési gyűrűkből, pótlemezekből és penetrációs dugattyúkból állnak, hogy behatolási adatokat biztosítsanak az in-situ terepi tesztekből.
Az LBR berendezések hasonlóak a CBR laboratóriumi vizsgálati berendezésekhez, de egyedi tömörítő formákat és távtartókkal.
