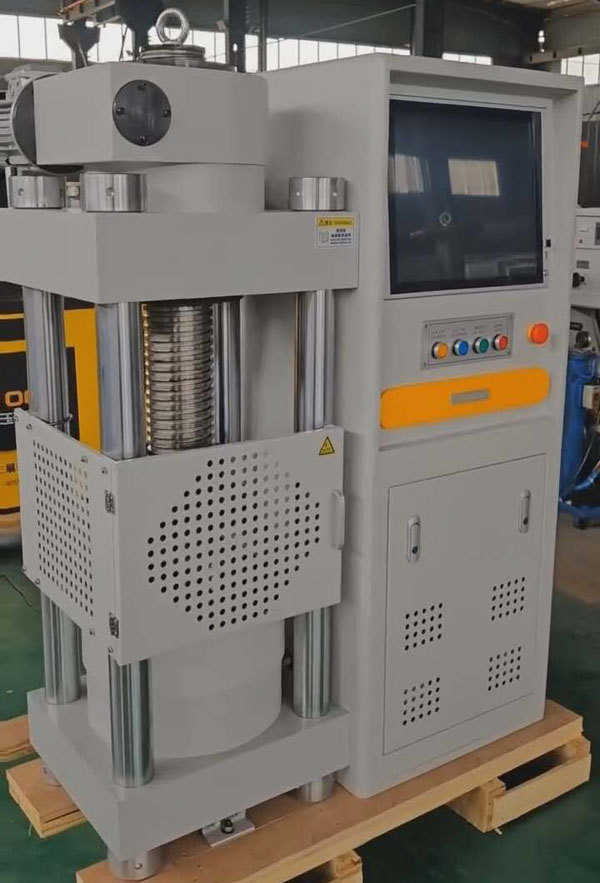

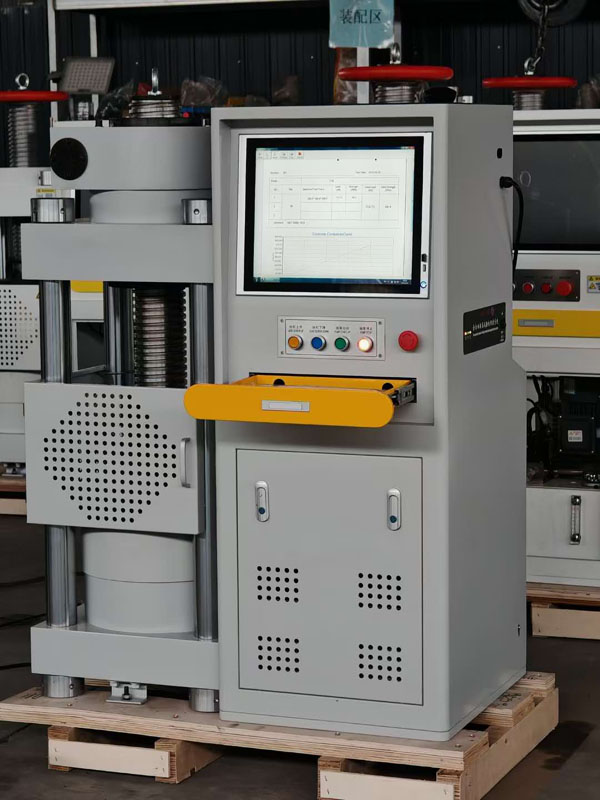

Szabványos automatikus kompressziós teszTélők betonkocka és hengerekhez
Ezt a teszTélőgépet az építőanyagok, például téglák, kövek és beton nyomószilárdságának meghatározására használják.
Ez a gép a hidraulikus energiaforrás-meghajtót, az elektro-hidraulikus szervo-vezérlő technológiát, a számítógépes adatgyűjtést és a feldolgozást alkalmazza, és kiszámítja a nyomószilárdságot a jelentés elkészítéséhez. Egy tesztgazda, olajforrásból (hidraulikus energiaforrás), mérési és vezérlőrendszerből, valamint egy tesztműszerből áll
Négy részből áll, amelynek dinamikus megjelenítése a terhelés, az idő és a tesztgörbe, az időben történő vezérlő funkció és a maximális teszterőkarbantartási funkció. Ez egy szükséges teszt- és teszTélő berendezés az építéshez, az építőanyagokhoz, az autópályákhoz és a hidakhoz, valamint más mérnöki egységekhez.
A teszTélőgép és a kiegészítők megfelelnek: GB/T2611. GB/T17671、 GB/T16826. GB/T50081 szabvány.
Elektromosan állítsa be a kompressziós helyet.
Műszaki adatok：
1.Voltage: three-pase,380V /50HZ
2. Maximum teszterő: 2000KN;
3.Test gép szintje: 1. szint;
4. Nyilvántartott hely: 320mm
5.Pisztoly átmérőjű& Dugattyú utazása: ￠250 mm*8 0mm;
6.UPPER PLLAN MÉRET: φ240 mm;
7.LOWER PLASEN MÉRET: 250 × 350mm;
8.Dimenziók: 960 × 680 × 1370 mm;
9.Machine Power: 1.5KW (olajszivattyú motor 1.1kw);
10.Machine Súly: Körülbelül 840kg;

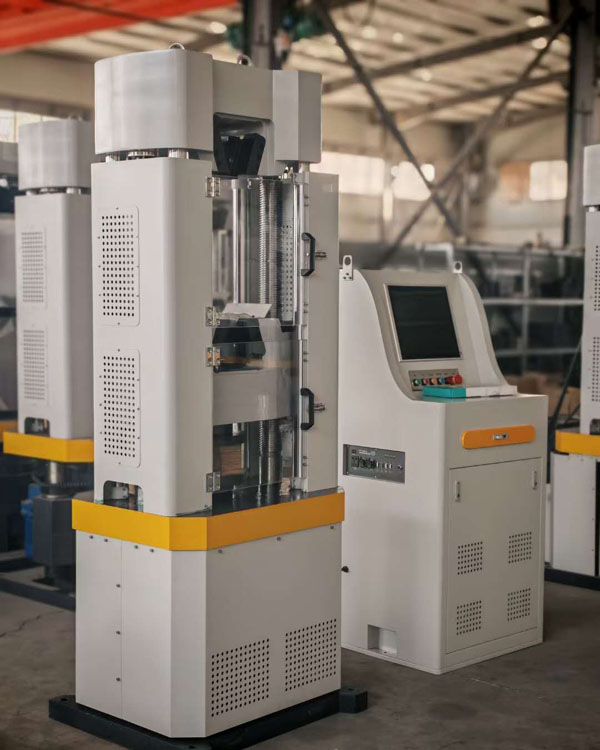

univerzális anyagvizsgáló gép：
Az automatikus vezérlőket úgy programozzák, hogy kövessék a kiválasztott teszt specifikációs köveTélményeit a minta érintkezőjére, az előzetes betöltésre, a terhelés sebességére, a törés észlelésére, az adatgyűjtésre és a dugattyú visszatérésére az otthoni helyzetbe. A terhelési sebesség és az alkalmazások változásait kiküszöbölik, biztosítva a pontos, megisméTélhető és dokumentált eredményeket, amelyek szigorúan megfelelnek az ASTM és az AASHTO vizsgálati módszereknek. Az automatizált teszTélés és az eredmények dokumentálása szintén magasabb termelékenységi arányhoz vezet, kevesebb hibával.
A beton tömörítési kereteket úgy tervezték, hogy kezeljék a beton hengerek, gerendák, blokkok és kockák teszTélésének napi igényeit. A Humboldt kompressziós gépei 30 000 és 500 000 font közötti vizsgálati tartományt tartanak fenn. (1112 – 2224KN). Az összes tömörítési keret az USA -ban épül, a jelenlegi ipari szabványokat meghaladó specifikációkhoz. Ezek a kompressziós gépek sokoldalúságukról, merev felépítésükről, megbízhatóságukról és kompakt kialakításukról ismertek. Az összes Humboldt terhelési keretet szerkezeti acéloldali tagokkal és szilárd acél keresztfejekkel gyártják, amelyek egyedi körbefutással, dobozszerkezet-kialakítással rendelkeznek. Mindegyik sarok Téljesen hegesztve van mind a belső, mind a külső keresztvarrákon, biztosítva a pontos és megisméTélhető teszt eredményekhez szükséges robusztus stabilitást évről évre.
Tartósan építették, és összehasonlítva a versenytársak sok könnyebb gépével; Úgy találja, hogy ezeknek a gépeknek a keresztfeje vastagabb, mint a versenyük. A kompressziós gépeink nagyobb átmérőjű dugattyúval rendelkeznek, hosszabb lökéssel és porpajzsgal. Ezek egy vastagabb, alsó plathálót biztosítanak, amelyet át kell tartani, hogy meghaladja a HRC 55 szabványokat, valamint acél, töredékes ajtókkal rendelkezik.
További funkciók közé tartozik egy olyan kerettervezés, amely a hidraulikus henger szerelvényt a felső keresztfejen helyezi el, amely a terhelési erőt lefelé mutatja, kiküszöbölve az idegen anyag felhalmozódását a henger területén a hosszabb pecsét élettartam érdekében. A gyorscsere-platán rendszer lehetővé teszi a tesztlemezek gyors és egyszerű váltását.
A Humboldt számos kiváló vezérlőt gyárt a beton kompressziós gépeinkkel való felhasználáshoz, lehetővé téve a vezérlő kiválasztását, amely a legjobban illeszkedik az alkalmazásához.
Automatikus vezérlők
A Humboldt vezérlői vonala között szerepel a HCM-5080, az automatikus vezérlő és a HCM-5070, a HCM-5080 konzol verziója. A HCM-5080 és a HCM-5070 integrált hidraulikus szivattyút használ, amelyet a vezérlő automatikusan vezérel.
A Humboldt HCM-5080 és HCM-5070 kompressziós gépvezérlői beépítik ezeket a standard teszteket a tervbe: ASTM C39, C78, C293, C469, C496, C1019, C109/C109M és EN 12390-3. Csak válassza ki a futtatni kívánt tesztet a teszt konfigurálásakor, és a vezérlő végigvezeti Önt a beállításon, ahonnan folytathatja a tesztet.
Kézi vezérlők
A Humboldt a HCM-5090-et is kínálja, amely egy digitális mutatót, amelyet manuálisan működtetett gépekhez használnak. Ez a vezérlő az automatikus vezérlők számos tulajdonságával rendelkezik, azzal a különbséggel, hogy azt manuálisan működtetett szivattyúval való használatra tervezték. A HCM-5090 ugyanazokat a standard tesztbeállításokat tartalmazza, mint az automatikus vezérlők. Csak válassza ki a futtatni kívánt tesztet a teszt konfigurálásakor, és a vezérlő végigvezeti Önt a beállításon, ahonnan folytathatja a tesztet.
A költségvetés-gondolkodású működéshez az i7 mutatót is kínáljuk, amely egy könnyen használható digitális terhelésjelző, amely egyidejűleg megjeleníti mind az élő terhelést, mind a terhelési értéket a teszt során.
